Станок с ЧПУ на Ардуино с CO2-лазером

Как сделать станок с ЧПУ на Ардуино с CO2-резкой?

При обдумывании конструкции станка делал упор на следующие моменты:

  • Минимальная стоимость;
  • Доступность комплектующих;
  • Простота изготовления;
  • Минимальное количество деталей;
  • Совместимость с имеющимся программным обеспечением;
  • Возможность для дальнейших модификаций, доработок.

Главный вопрос: сколько стоит бюджетный станок с ЧПУ для CO2-лазерной резки? Стоимость заказанных в Китае комплектующих - 250$. Стоимость материалов, купленных в Леруа Мерлен и других строительных магазинах - 3000 руб. То есть, при нынешнем курсе доллара (67 руб за доллар) получаем общую стоимость всех комплектующих простого ЧПУ с CO2 лазерной резкой около 20 тыс руб. Все округления сделаны в большую сторону. Так что, по факту, реальная цена бюджетного станка с ЧПУ будет чуть меньше. Замечу, что мы делаем самый дешевый вариант ЧПУ станка с CO2-резкой. Можно совсем чуть-чуть сэкономить на шаговых двигателях и драйверах ШД, но это существенно отразится на скорости работы станка, так что не стоит.

Что можно делать CO2-лазером мощностью 40 ватт

Мощность эта китайская. Какова она в действительности не ясно.
С помощью указанного лазера можно резать фанеру до 10мм.
Ламинат режет только тонкий, до 7 мм, медленно.
Пробовал резать текстолит. Жутко воняет. Рез кривой c обугленной кромкой.
Так же пробовал резать оргстекло 3 мм. Сильно оплавляет кромку и опять же - вонь.
Гравировать на металлах (железо, алюминии) без танцев с бубном не получается. Гравировать можно по покрытию на металла: краске, грунту. Также можно гравировать на металлах, используя специальную пасту. Как вариант, её можно заменить термопастой,например АлСил-3 или КПТ-8.
CO2-лазер отлично гравирует стекло. Из-за малой площадки текучести и низкой теплопроводности нельзя получить полутона, но используя псевдотонирование можно получить приемлемый результат.
Таким образом, без полноценной вытяжки на улицу имеет смысл только резка фанеры и гравировка на стекле.

Как выглядит станок с ЧПУ для CO2-лазера сделанный своими руками

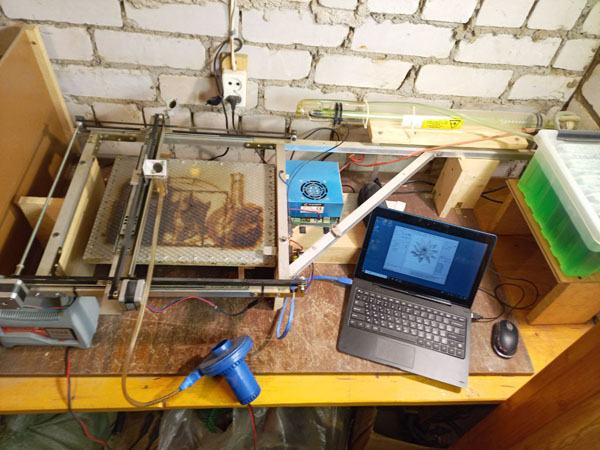

Фото станка с ЧПУ на Ардуино для резки с помощью CO2-лазера.

Станок с ЧПУ на Ардуюно для резки CO2-лазером

Орнамент, вырезанный на ЧПУ с CO2-лазером. Всего 5 минут работы станка с лазерной резкой и получаем вот такую красоту.

Орнамент, вырезанный самодельным CO2-лазером

В целом, сборка ЧПУ с CO2-лазером оказалась не очень трудозатратной. А стоимость такого станка оказалась в разы, если не на порядки, ниже цены готовых ЧПУ с лазерной резкой, в том числе Китайских.
Если в процессе чтения что-то будет не ясно, пишите вопросы на почту andrey@mdls.ru.
Статья будет дорабатываться в соответствии с комментариями и вопросами.
